Descripción
El transmisor de temperatura para cabezal DIN/B transforma un señal adquirida a través de sondas PT100, PT1000 o Ni100 con conexión de 2, 3 y 4 hilos, o bien desde Termocuplas normalizadas, en corriente para lazo 4..20 mA . Las características de estos conversores es que brindan un elevada precisión sobre la escala de lectura con conversión de la medida a 16 bit y la posibilidad de rescalar la salida 4..20mA respecto a la entrada. También el usuario en campo puede realizar el procedimiento de programación usando la función RFid (NFC) a través de un Smart Phone y efectuar todos los setups y las eventuales calibraciones o registrar datos del Data Logger en modo rápido. Una APP para celulares o dispositivos Android dotados de antena NFC expande la posibilidad de programación, modificación y visualización datos directamente por el mismo usuarios en el campo de trabajo.
ESPECIFICACIONES :
Entrada : Pt100 (2/3/4 Hilos) Pt1000 Ni 100
Termocuplas K/S/R/J/T/N/B/E
mV -10..+70mV
Salida : 4 – 20mA
Rango total modelo 35.015: -200º a 1820ºC
Resolución en salida: 1 µA
Salida over-range: f.s. + 5°C
Salida under-range: f.s. – 5°C
Salida en falla: Seleccionable entre 21,5mA o 3,8mA
Protección salida en corriente: 30 mA más o menos
Max error de transmisió: Entre 0,1% f.s. o 0,2°C
Tiempo de muestreo/respuesta: 300mseg / 600 mseg
Resistencia cables utilizados : Max 20O
Coeficiente de temperatura: < 100 ppm
Características generales

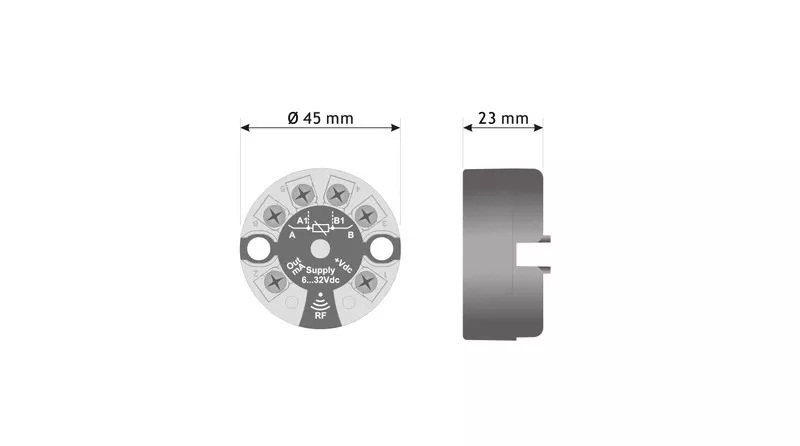

Dimensiones : Alto 23 mm, Diam 45 mm
Alimentación: Loop Power (tecnología 2 Hilos) 6-32 Vdc
Conexión: Bornes con tornillos
Montaje: A cabezal Din B
Condiciones ambientales de funcionamiento: Temp. -40+85°C, uR% 30..90
Material:Nylon (PA66)
Peso: Alrededor de 30 g
Grado de protección: IP 20
Normativas: CE, EN 61000-6-4, EN 61000-6-2, UL 61010-1
Programación: Wireless con tecnología RFid (NFC)
