Descripción

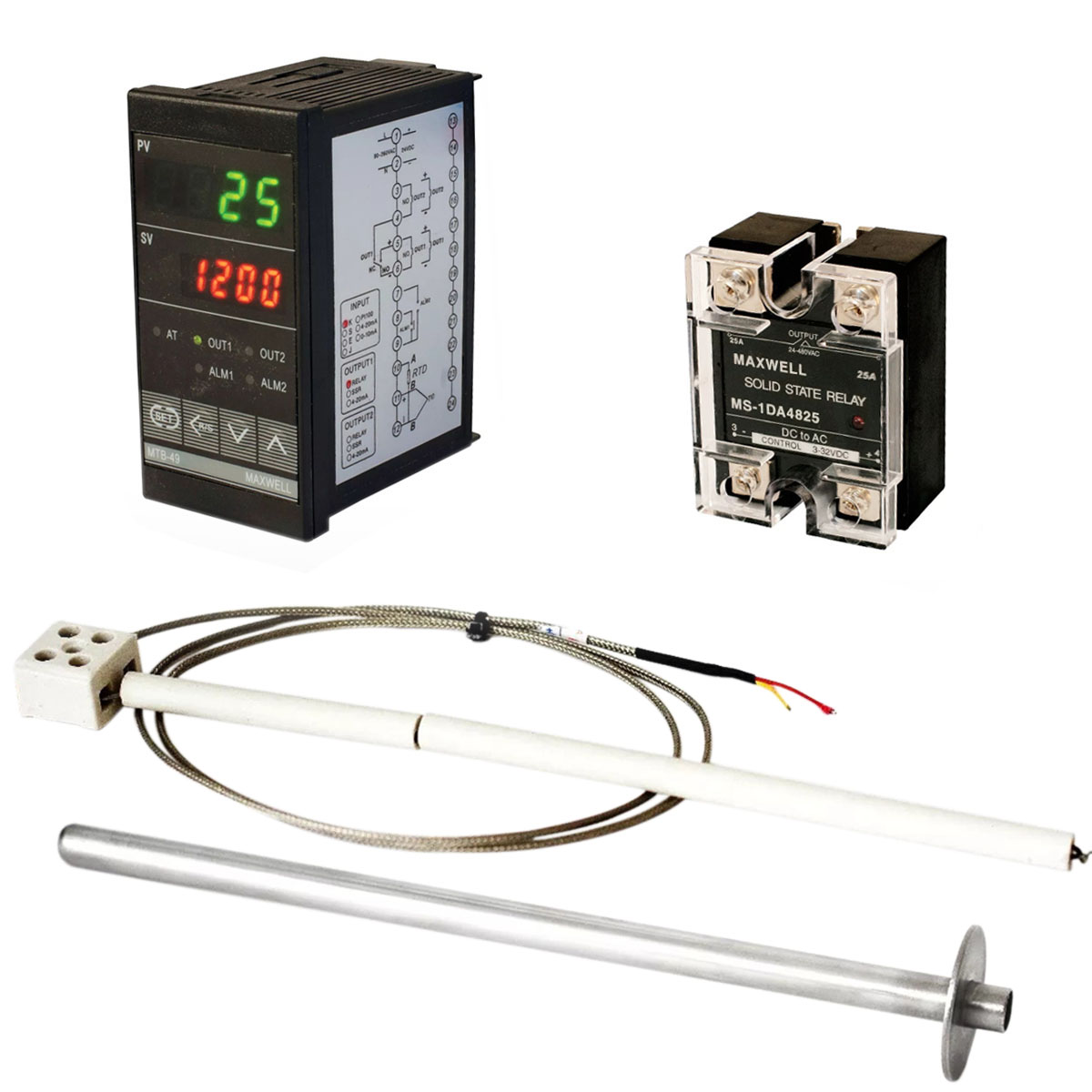

Conjunto de elementos para medición y control de temperatura hasta 1250 °C. Este combo incluye pirómetro digital tamaño 48×96 mm vertical, relay de estado solido que soporta hasta 25 Amp de consumo y su grasa disipadora de calor, termocupla curva “K” tipo ceramista con su debida vaina de protección en Ac. Inox.
Este combo esta preparado para realizar la automatización de hornos eléctricos cuya finalidad sea la de hornear cerámica o vitro. Tambien se usa para temple-forja y tratamiento térmico de cuchillería y similar.
ESPECIFICACIONES:
Pirometro digital:
-MTB 49 SSR
-Alimentación: 90-260 Vca Auto Switch.
-Rango total de temperatura: -200 °C a 2320 °C.
-Entrada de termocupla: Universal, lee todas las termocuplas, sensores y señales de proceso.
-Tamaño frente: 48×96 mm Vertical (1/16 DIN).
-Montaje: a panel.
-Salida 1 (uno): SSR Drive VCC (para relay de estado solido SSR).
-Salida 2 (dos): Evento / Alarma relay Na/Nc contacto seco 3 Amp.
-Modo de control: PiD Fuzzy con auto-tuning microprocesado.
-Precisión: 0,5% de fondo de escala.
-Display: es doble, uno muestra la temperatura de proceso y otro muestra la temperatura programada para corte.
-Consumo: Max 5 Va.
-Manual de usuario y programación impreso en castellano.

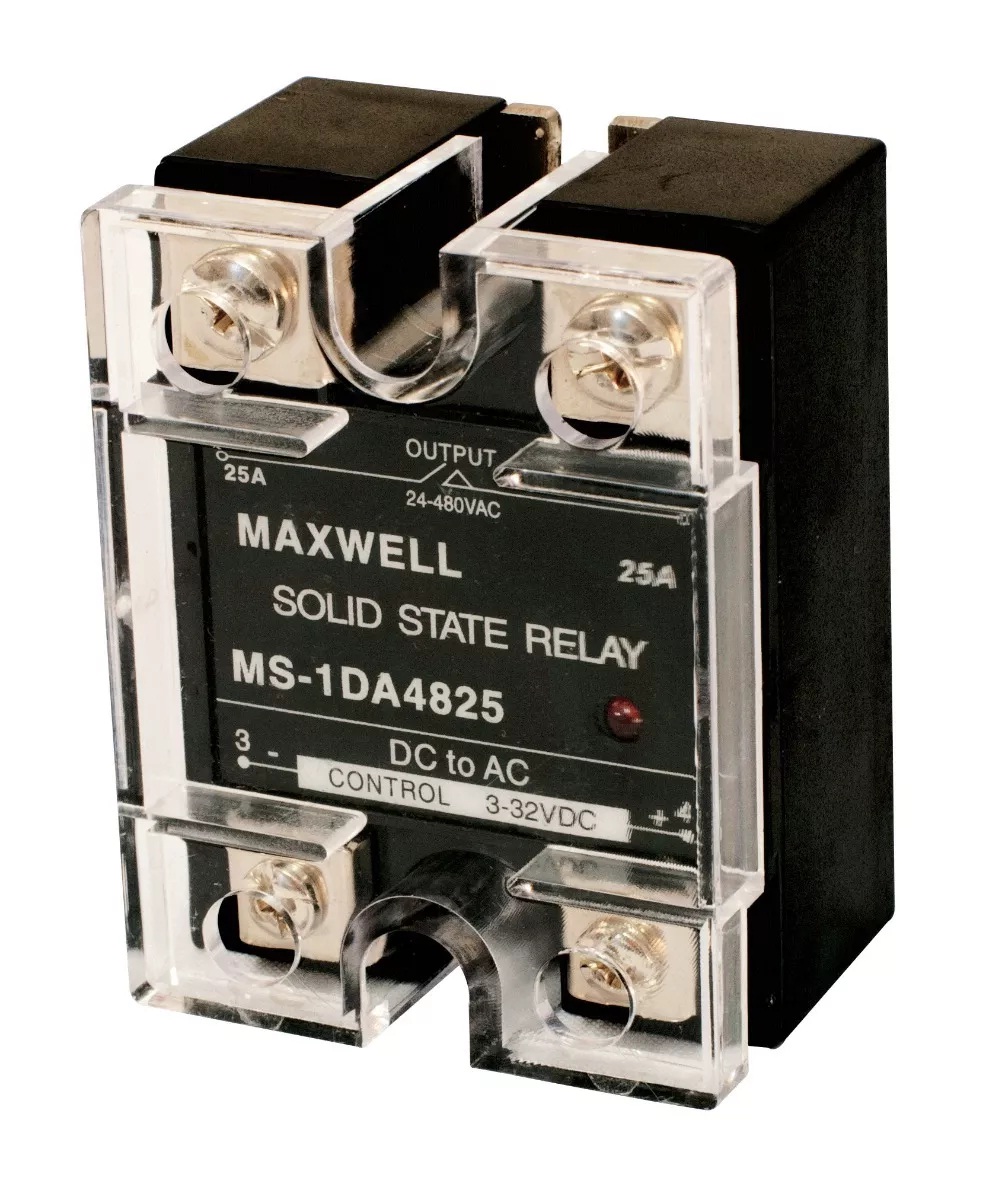

Relay de estado Solido (SSR) 25 Amp de consumo máximo:
-Capacidad hasta 25 Amp 480 Vca
-Corriente de control: 3-32 VCC.
-Tamaño DIN normalizado montaje a chasis: Long 57 mm. Ancho 46 mm. Alto 23 mm
-Cubierta acrílica protectora removible.
-Led rojo indicador de operación.
-Zero Cross sin ruido en línea durante operación.
-Rigidez dieléctrica: 2500 Vac.
-Velocidad de conmutación: menor a 10 Ms.
-Temperatura de operación: -30 °C a 75 °C.
-Fuga en Off: menor a 2 mA
-Caída de tensión en On: Menor a 1,5 V
Termocupla curva “K” tipo ceramista:
-Longitud útil de vaina: 24 cm (240 mm)
-Diámetro Ø de cerámicos: 9 mm.
-Bornera cerámica de conexión.
-Conexión cable compensado longitud 1 metro Fv/Fv malla metálica norma ASTM E230.
-Despunte hecho para conectar en dispositivo.
Vaina de protección:
-Alarga su vida útil y reduce los daños de la termocupla.
-Longitud útil: 240 mm.
-Diámetro Ø externo: 11 mm.
-Diámetro Ø interno: 9,5 mm.
-Longitud cuello: 10 mm.
-Diámetro Ø de cuello: 20 mm.
-Material: Acero Inoxidable 304 SS.
